Хотим представить вашему вниманию фотоотчет по комплексной шумоизоляции японского внедорожника Toyota Fortuner с мощным характером и уверенной проходимостью, созданного на базе легендарного Toyota Hilux. Исходя из собственного опыта, во многих моделях японских автомобилей практически отсутствует заводская шумоизоляция. Рассматриваемый автомобиль — не исключение. Владелец внедорожника пожаловался на гул в салоне, особенно при движении по не асфальтированным дорогам в пригороде. Итак, аккуратно разберем салон и начнем наносить дополнительную шумоизоляцию. В этот раз мы выбрали высокоэффективные материалы “Comfort Premium”. Перед началом работ все доступные поверхности тщательно очищаем и обезжириваем.

Пример шумоизоляции потолка Toyota Fortuner

Нередко, особенно на высокой скорости движения, в салоне автомобиля слышен аэродинамический гул, а шум дождя снижает качество прослушивания музыкальных композиций. Давайте разберемся с причиной.

Порядок работ по шумоизоляции потолка авто

  • Разбор пластиковых элементов
  • Аккуратно снять потолочную обшивку
  • Удаление заводского виброизолятора и клея
  • Обезжиривание поверхности
  • Нанесения материалов с тщательной прикаткой
  • После этого потребуется собрать все в обратной последовательности

Демонтировав заводскую обшивку, обнаружили “голый” металл. Для шумоизоляции потолка Тойоты Фортюнер применяем легкие материалы, а именно:

  • Сначала наносим вибродемпфирующий фольгированный слой Cobra, изготовленный из высококачественного битумного композита. Материал эффективно подавляет низкочастотные шумы.
  • Сверху прокатываем валиком материал из войлока повышенной плотности Felton, блокирующий средние и высокие частоты.

Дополнительная изоляция не будет видна под штатной обшивкой потолка.

Преимущества шумоизоляции потолка авто

  • Снижение аэродинамических шумов
  • Приглушение шума от дождя и других погодных условий
  • Улучшение теплоизоляционных свойств

Переходим к одному из самых важных этапов работ — шумоизоляции пола, через который проникают уличные шумы при движении, звуки работы подвески и вибрации от силового агрегата.

Порядок работ по шумоизоляции пола авто

  • Снять сидения и вынести их из салона автомобиля.
  • Снять все пластиковые накладки со стоек и порогов. Демонтировать клипсы крепления ковролина к полу.
  • Когда все крепежные элементы демонтированы, можно снимать ковролин
  • Удаление заводского виброизолятора
  • Очистить от грязи и обезжирить все металлические поверхности
  • Нанесения материалов, тщательно прикатываем валиком
  • Установка всей салонной обшивку и снятые детали в обратном порядке

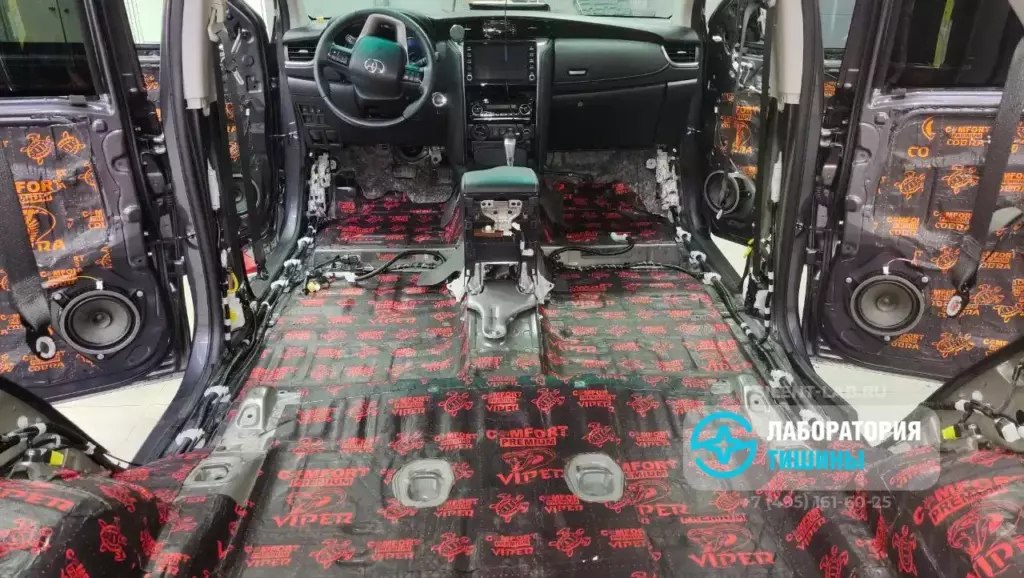

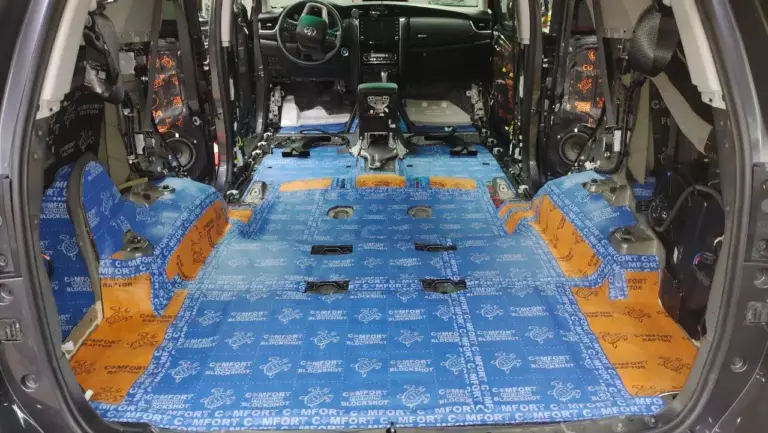

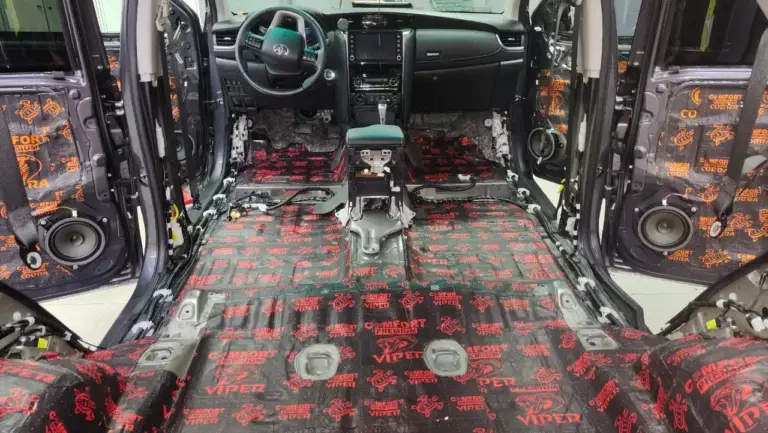

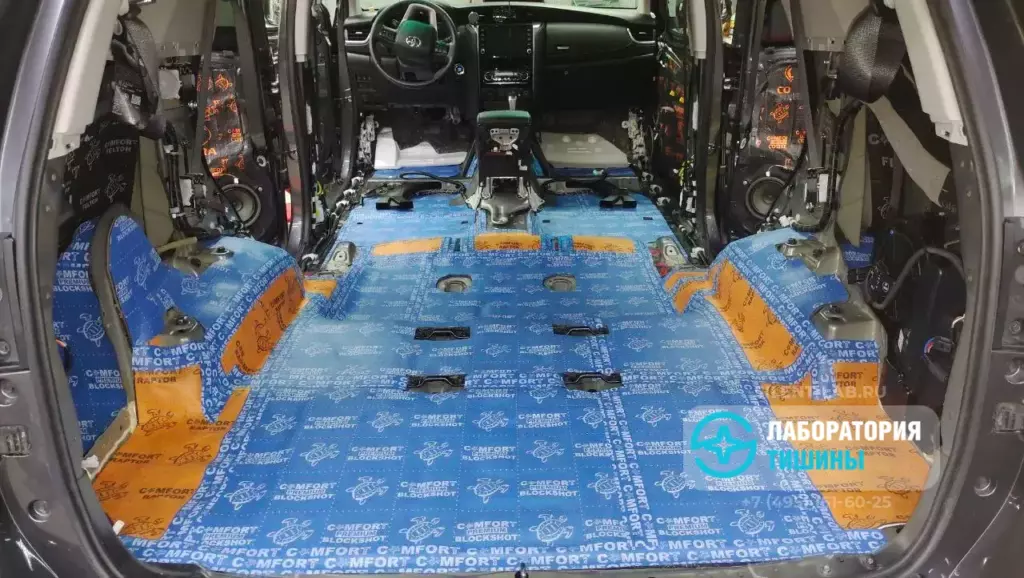

Пол внедорожника Тойота Фортюнер аналогичным изолируем вибро — и шумоизоляторами для подавления всего спектра частот, но другими материалами:

  • высокоэффективным Viper с превосходными виброизоляционными свойствами, который позволяет достичь безупречного результата и изготовлен из битумного композита с прочной алюминиевой фольгой;
  • Blockshot и Raptor, состоящими из звуко — и теплоизоляционного слоя и акустической мембраны. Материалы отличаются толщиной.

Преимущества шумоизоляции пола авто

  • Снижение аэродинамических шумов
  • Снижение вибронагруженности на кузов автомобиля
  • Приглушение шума от снега, гравия, песка и других дорожных условий
  • Улучшение теплоизоляционных свойств
  • Демонтаж обшивки багажного отделения
  • Удаление заводского виброизолятора и клея
  • Обезжиривание поверхности
  • Нанесения материалов с тщательной прикаткой

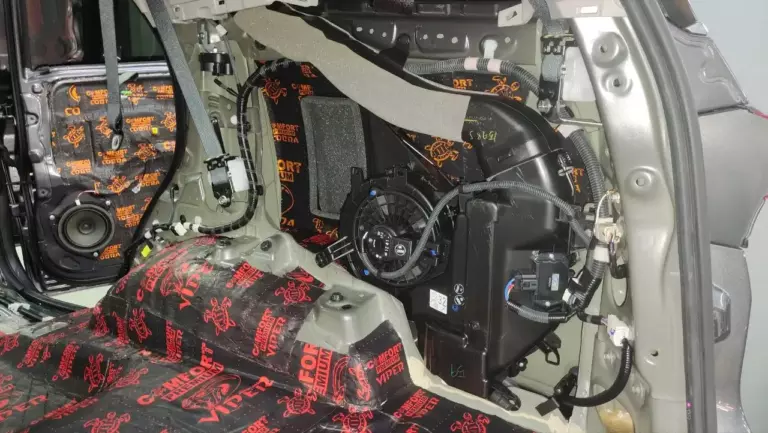

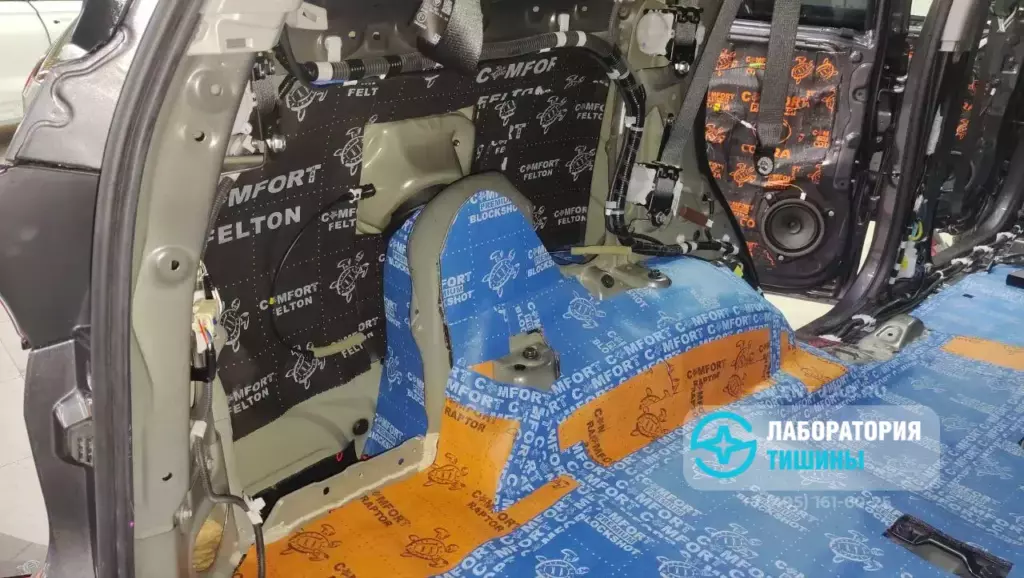

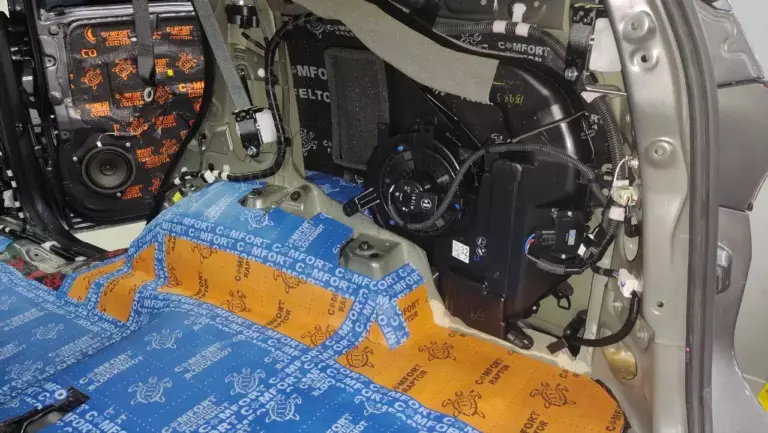

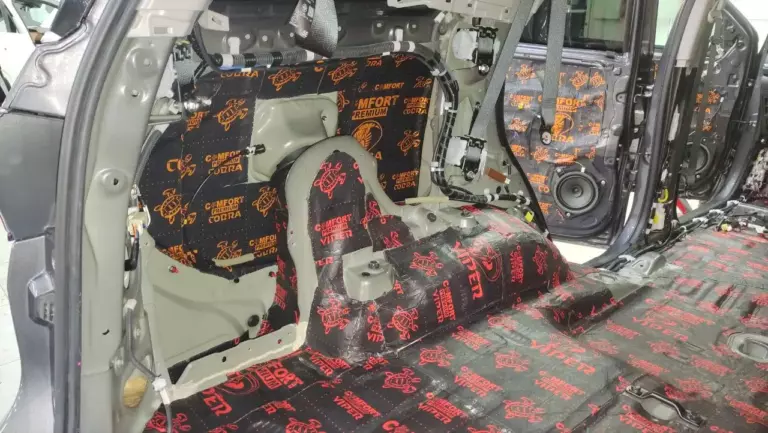

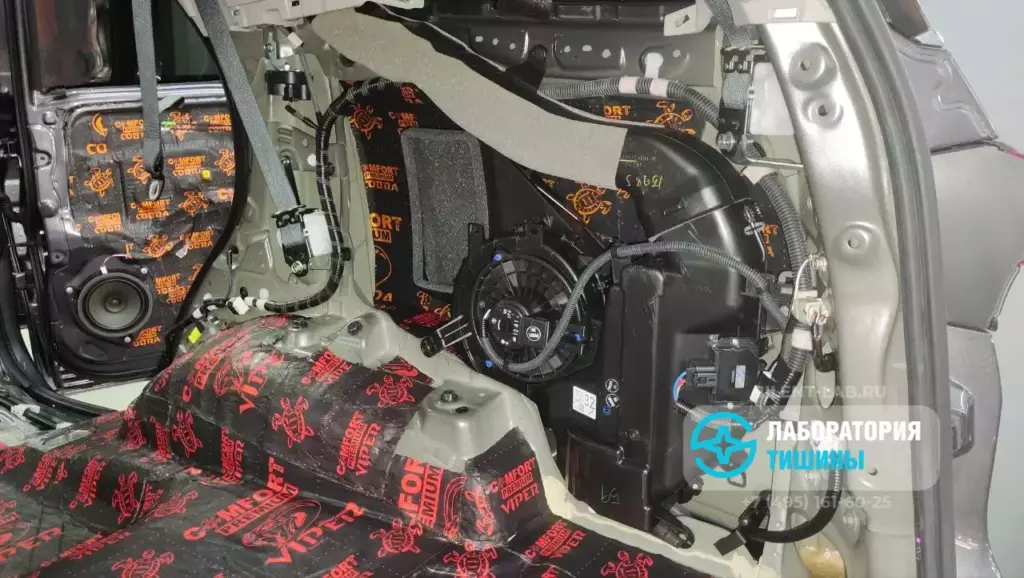

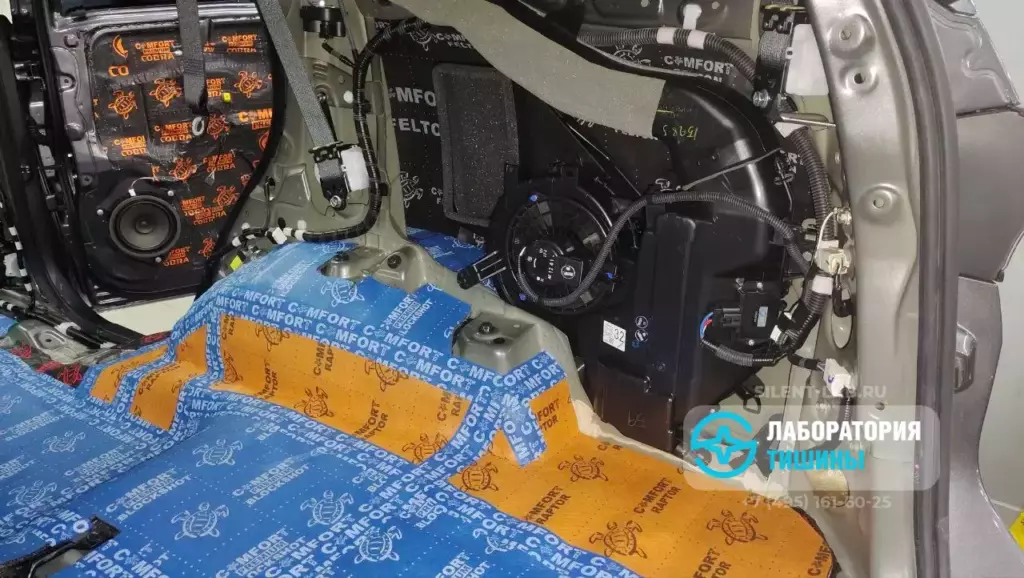

По сути, поверхность багажника является продолжением пола внедорожника. Ее мы изолируем аналогичными материалами Viper, Blockshot и Raptor.

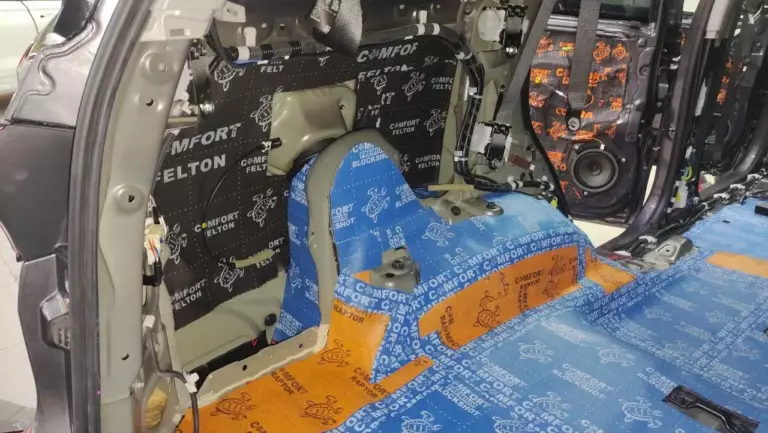

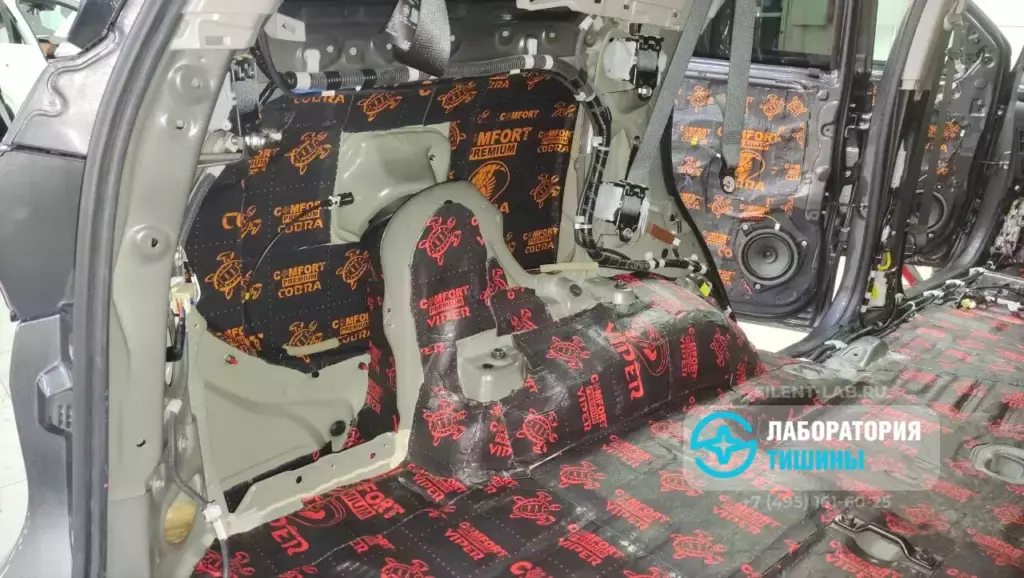

Обязательно необходимо выполнить и шумоизоляцию задних крыльев Toyota Fortuner со стороны салона, поскольку эти элементы кузова могут войти в акустический резонанс, усиливая амплитуду посторонних звуков.

Для этого наносим 2 слоя: Comfort Mat Cobra и Felton.

Преимущества шумоизоляции багажника авто

  • Снижения уровня шума от дорожного покрытия и шин
  • Снижение вибронагруженности на кузов автомобиля
  • Приглушение шума от снега, гравия, песка и других дорожных условий
  • Улучшение теплоизоляционных свойств
  • Устранение скрипов и сверчков
  • Снять внутреннюю обшивку двери
  • Удаление заводского виброизолятора
  • Очистить от грязи и обезжирить все внутренние поверхности
  • Нанесение материалов в 3 слоя
  • Тщательно прикатываем валиком
  • Собрать все в обратной последовательности

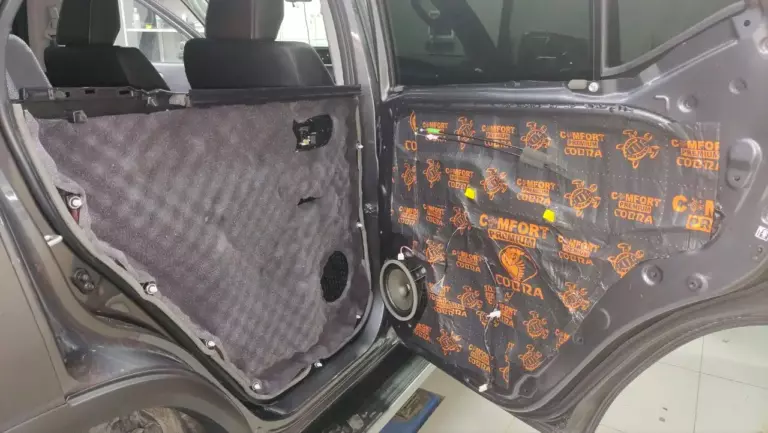

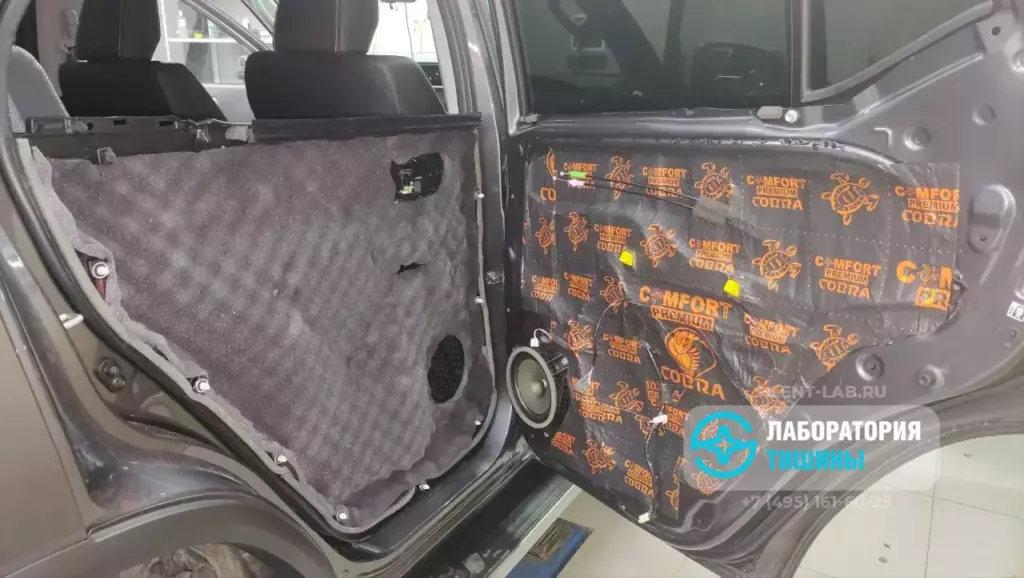

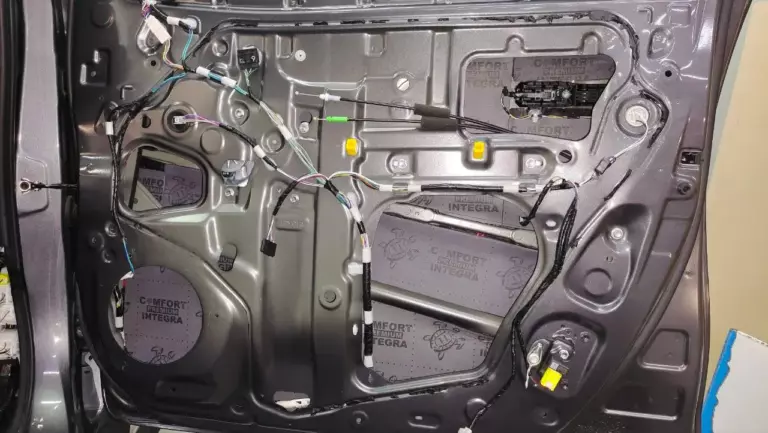

Шумоизоляцию дверей Toyota Fortuner производим в 4 слоя. Во избежание излишней нагрузки на петли дверей в процессе эксплуатации подбираем легкие материалы:

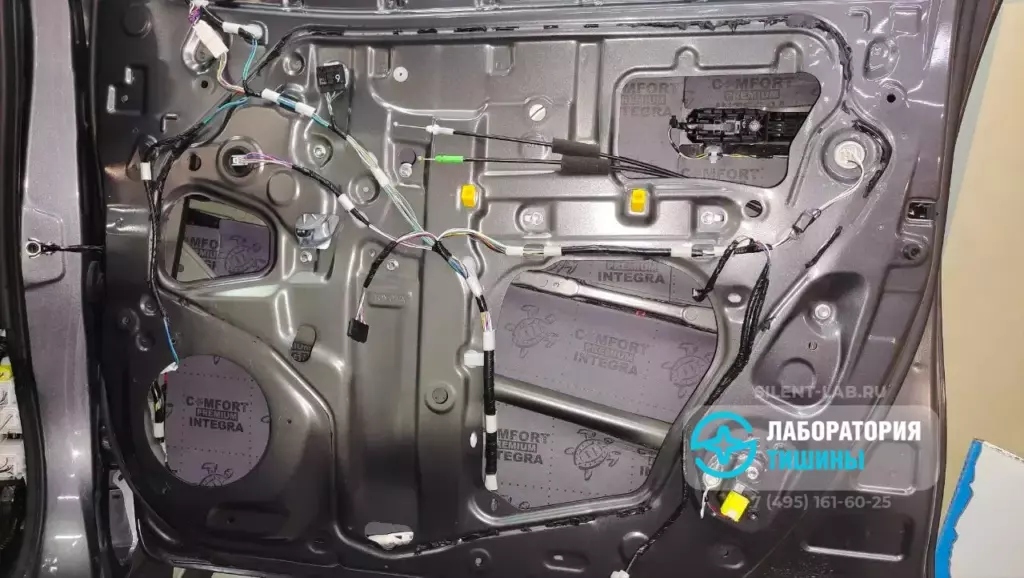

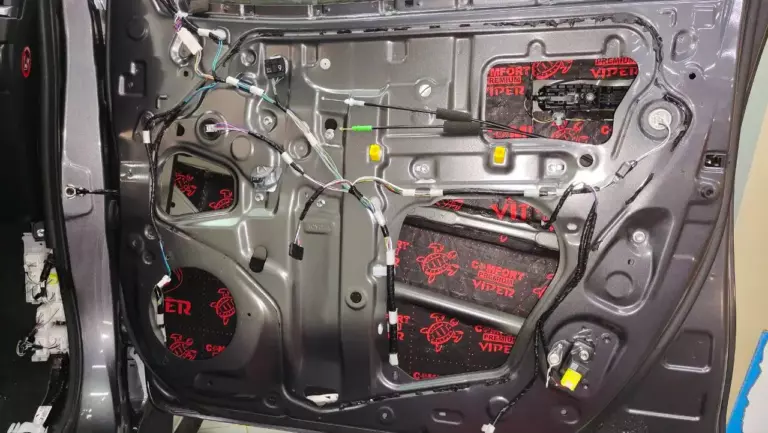

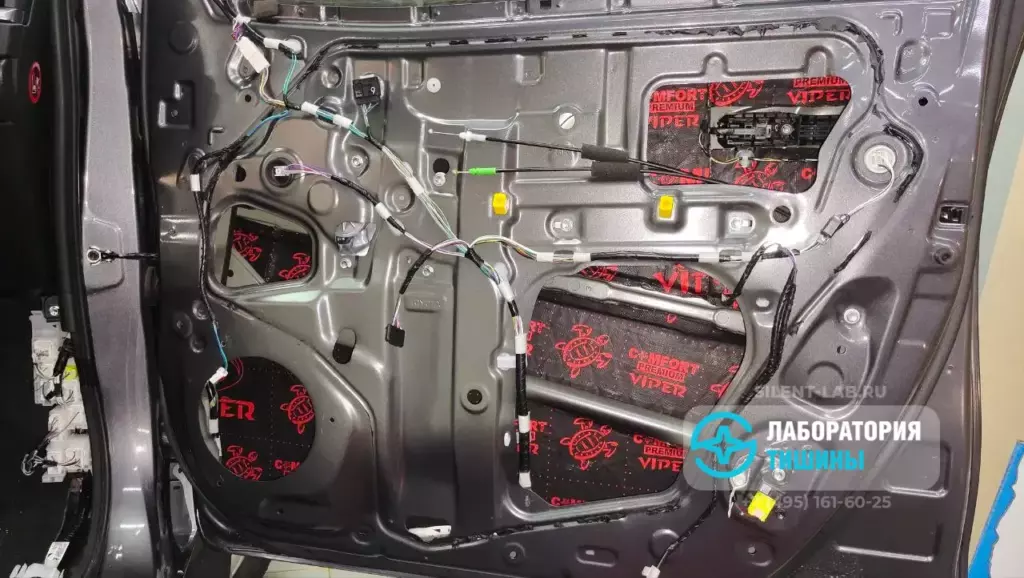

  • между ребрами жесткости — вибродемпфер Viper и многослойную акустическую звукоизоляционную мембрану Integra;
  • сверху на все металлические поверхности дверей наклеиваем ультра лёгкий слой Cobra;
  • на пластиковые панели дверей — эффективный вязко-эластичный звукопоглотитель Soft Wave 15 с волнистой поверхностью.

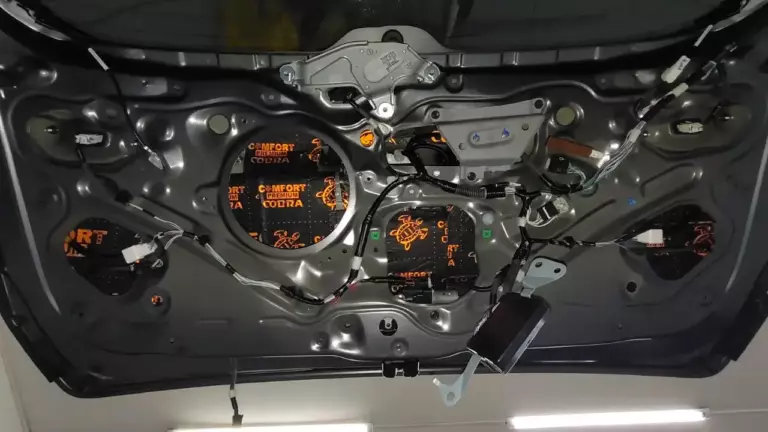

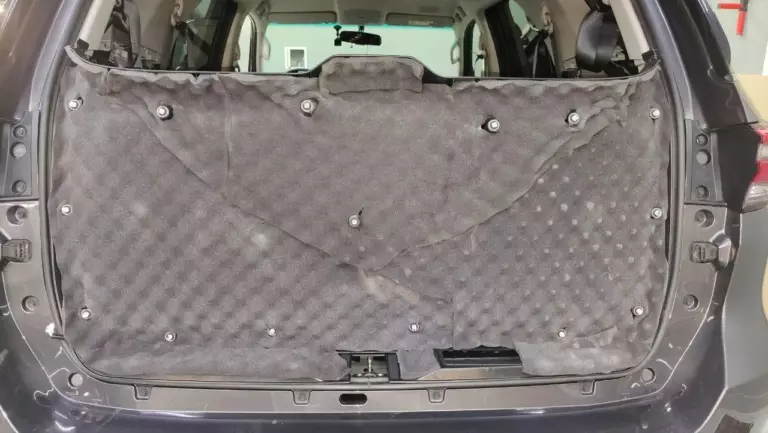

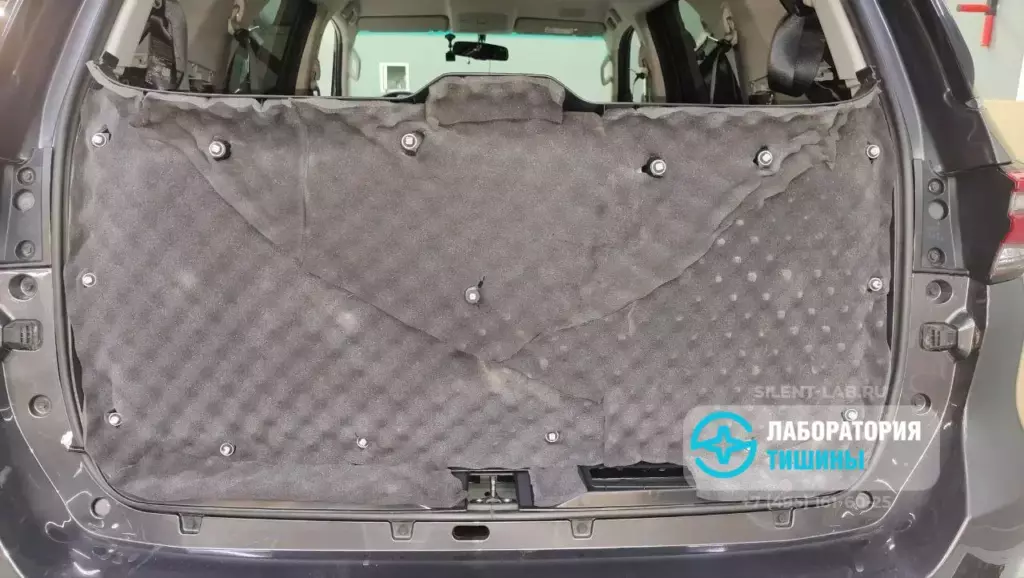

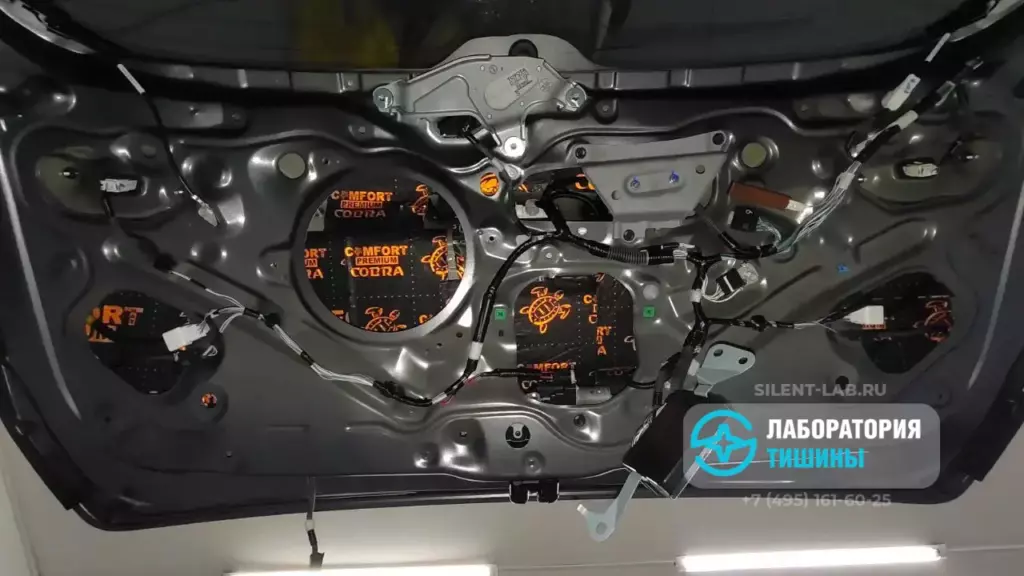

Дверь багажника изолируем материалами Cobra и Soft Wave 15.

Преимущества шумоизоляции дверей авто

  • Снижение аэродинамических шумов
  • Снижение вибронагруженности дверей
  • Приглушение шума дорог, ветра, пескоструя, воды, снега.
  • Улучшение звучания акустической системы автомобиля
  • Улучшение теплоизоляционных свойств
  • Снятие пыльника (штатного шумопоглотителя) капота
  • Обезжиривание поверхности
  • Нанесения материалов
  • ВАЖНО — не рекомендуется клеить вибродемпфер на ребра жесткости

Снизить звуки работы двигателя внутреннего сгорания и периферийного оборудования в моторном отсеке Тойоты поможет 2-х слойная изоляция мастичным виброизолятором Cobra, который инсталлируется между ребрами жесткости капота, и материалом для акустического тюнинга Fusion, изготовленным из специальной акустической пены на основе смеси синтетических каучуков.

При сборке салона внедорожника для исключения скрипа панелей используем новые пластиковые крепления. Кроме описанных выше элементов в нашем центре “Лаборатория тишины” возможно дополнительно выполнить, к примеру, шумоизоляцию колесных арок и приборной панели.

Преимущества шумоизоляции капота авто

  • Снижение вибронагруженности на капот
  • Приглушение шума от работы мотора
  • Улучшение теплоизоляционных свойств моторного отсека
